Notice d'utilisation - Chargeur EVSE Arduino

Installation (Commune au 2 types de WallBox)

La Wallbox nécessite une ligne d'alimentation en 6mm² pour une intensité de charge jusqu'a 32A (chargeur 7kW)
La liaison avec la terre est bien entendue impérative.
Prévoir un disjoncteur différentiel DX3 Type AC (30mA) de 40 ampères dédié.

Procédez à l'ouverture de la box par dévissage des 4 vis PVC.
Dévissez le presse étoupe pour y glisser le câble d'alimentation, revissez le presse étoupe pour vous assurer du bon maintient du câble.
Y connecter les câbles de phase, neutre et terre au bornier prévu à cet effet.
Le bornier est repéré à l'aide des symboles suivants :
P-> Phase; N-> Neutre; -> Terre; P -> Fil pilote (Ne rien branché)

Vous disposez d'une WallBox Classic ? Retrouvez la notice d'informations ici.

WallBox Premium

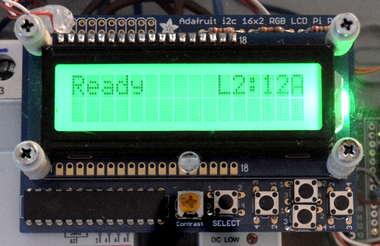

Une fois alimenté, l'écran affiche la mention "Ready ou Prêt" selon la version du firmware :



Réglage de l'intensité de la charge

1. Réalisez un appui LONG sur le bouton poussoir en façade de la Wallbox.

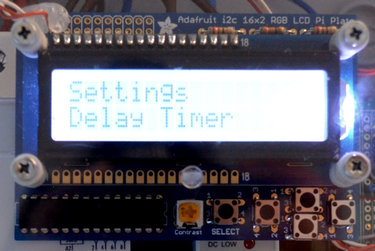

Cette opération vous permet d'accéder au menu de réglage (Settings) :

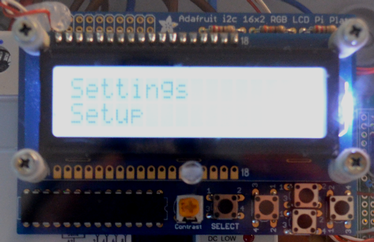

2. Réalisez un appui court afin d'afficher la mention "Setup".

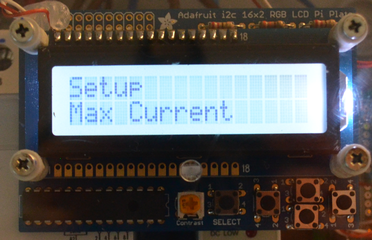

3. Accédez au sous-menu "Setup" en réalisant un appui LONG puis réalisez 3 appuis courts pour afficher la mention "Max Current".



4. Réalisez un appui long puis sélectionner l'intensité désirée par des appuis courts successifs.

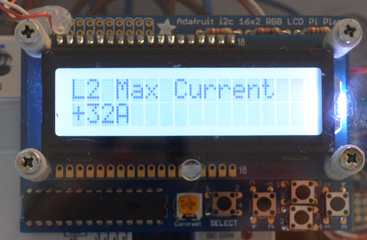

Une fois l'intensité choisie, validez votre choix par un appui long (ici 32A) :



5. Enfin réalisez 3 appuis courts pour afficher "Exit", validez par un appui long.


Utilisation

La charge débute automatiquement au branchement du connecteur au véhicule, elle s'interrompt après une charge complète.
Un capteur de proximité détecte la déconnexion du connecteur durant la charge pour anticiper l'ouverture du contacteur de puissance et éviter tous risques d'apparition d'arcs électriques.
Cependant préférez un arrêt via la box en effectuant un appui COURT sur le bouton poussoir pour passer en mode "Sleeping".

Bonne recharge :-)
Johan HAUWEL
